Filteren

Commentaar (0)

Je kunt de rijen filteren zodat je alleen records ziet die voldoen aan je vooraf gedefinieerde criteria.



Filteren kan op verschillende manieren:

via de kolomkop met een linkermuisklik but_key_leftmouse of een rechtermuisklik but_key_rightmouse

via de Filter Builder but_web_filter maken


via de functietoets but_web_veldkiezer



Via de kolomkop met een linker but_key_leftmouse of rechter but_key_rightmouse muisklik.

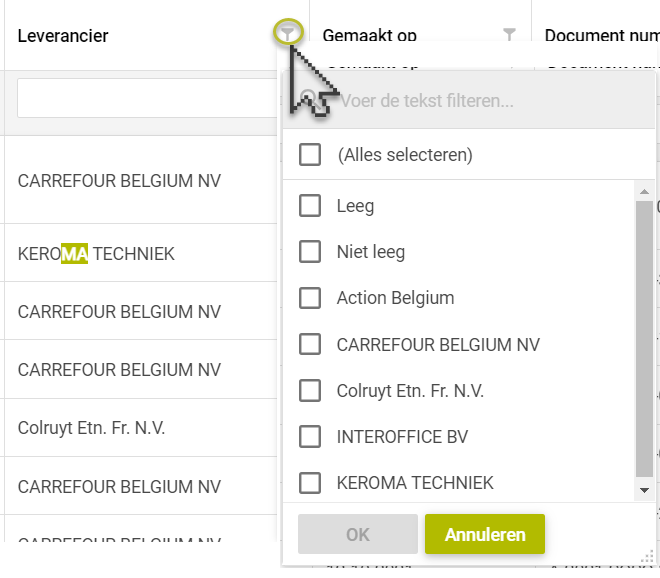

scr_web_left filter



Als je met de linkermuisknop klikt op but_key_leftmouse op het but_filter_kolom filtersymbool krijg je een contextmenu waarin je op verschillende manieren kunt filteren:

door een tekst in te voeren na het zoeksymbool clp_web_filter text

door te klikken op de gewenste items uit de lijst in het selectievak o

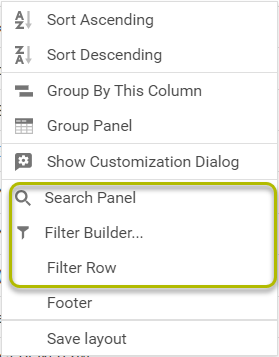

Door met de rechtermuisknop te klikken op but_key_rightmouse op een kolomkop verschijnt het contextmenu met 3 filteropties

mnu_web_kolomheader filter



Het zoekpaneel wordt beschreven in Zoeken & vinden

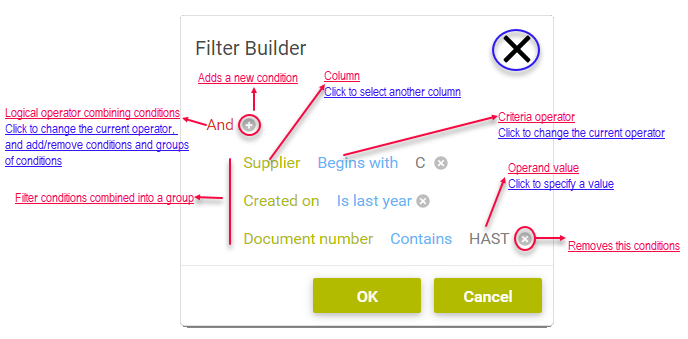

Klik op Filter Builder om een filter te bouwen.
Binnen de filter builder kun je de filtercriteria geleidelijk opbouwen met behulp van vervolgkeuzes met betrekking tot logische operatoren, filtervoorwaarde, criteriumoperatoren en waarden door met de linkermuisknop te klikken op but_key_rightmouse op het item.
clp_web_filter builder elements

Klik op een item om een overzicht te krijgen van de mogelijke keuzes

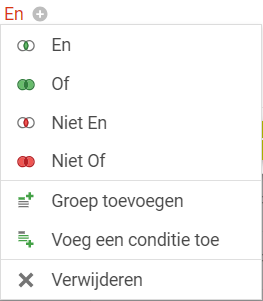

Logische operatoren

Uitleg

clp_web_filterbuilder

clp_web_en

Aan alle opgegeven voorwaarden moet worden voldaan.

clp_web_of

Aan 1 of meer voorwaarden moet worden voldaan

clp_web_niet en

Aan slechts 1 van de opgegeven voorwaarden mag worden voldaan.

clp_web_niet of

Aan geen van de voorwaarden moet worden voldaan

clp_web_groep toevoegen

Maak een groep voorwaarden waaraan in zijn geheel moet worden voldaan

clp_web_voeg conditie toe

Maak een extra voorwaarde binnen een groep

clp_web_verwijderen

Verwijder de groep voorwaarden
